沖擊試驗對于沖擊試樣缺口要求嚴格，缺口的微小變化，都會引起試驗結果出現誤差，為保證加工出的沖擊試樣缺口合格，缺口的加工質量檢驗是一個重要的控制手段。

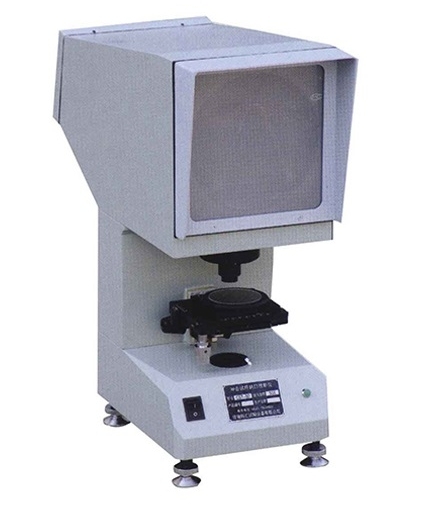

CST-50 型夏比投影儀是根據目前國內廣大用戶的實際需求和國標 GB/T 229-2007《金屬材料 夏比擺錘試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比 V 型（深 2mm）和 U 型（深 2mm）沖擊試樣缺口加工質量的專用光學儀器，是廣大冶金、鍋爐壓力容器、車船和工程 機械制造及科研等部門理化實驗室的專用設備。也可根據客戶的要求定做，滿足檢測 3mm 或 5mm 沖擊試樣缺口的需要。
1、放大倍數： 50×
物鏡放大倍率： 2.5×
投影物鏡放大倍率： 20×
2、投影屏直徑： Φ200 mm
3、工作臺尺寸：
方工作臺： （110×125）mm
圓工作臺： Φ90 mm
工作臺玻璃直徑： Φ70 mm
4、工作臺行程：
縱向： ±10 mm
橫向： ±10 mm
升降： ±12 mm（無刻度）
5、工作臺轉動范圍： 0°-360°（無刻度）
6、光源（鹵鎢燈）： 12V 100W
7、電源： 220V 150W
8、外形尺寸（長×寬×高）： （510×220×600）mm
9、重量： 約 20kg
